Sunday 1 April 2012

Cara Mengkonversi File 3D dari CAD ke CAM

Ketika akan melakukan simulasi pemesinan/CNC menggunakan software CAM ( Computer Aided Manufacturing ), salah satu yang dilakukan software CAM agar melakukan perintah pemesinan adalah dia akan menuntut user untuk mengimpor file 3D design dari software CAD ( Computer Aided Design ). Oleh karenanya, pilihan import file pun dilakukan. Prosesi import file ini adalah cara termudah dalam operasi simulasi CNC ( Computer Numerical Control ).

Namun ternyata banyak juga yang gagal mengimport file 3D tersebut, dan umumnya adalah mereka yang menggunakan Autodesk AutoCAD versi 2011 ke bawah.

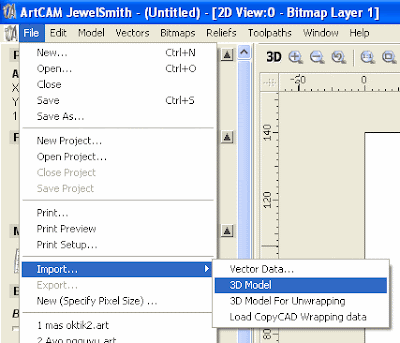

Gambar.1. Prosesi impor file desain 3 dimensi ( 3D ) pada Delcam artCAM Jewelsmith v9

Itu karena AutoCAD tidak menyediakan fasilitas konversi file berextensi selain *.dwg, *.dws, *.dwt, serta *.dxf.












Gambar.2. Ekstensi file output yang disediakan oleh Autodesk AutoCAD

Sedangkan extensi file umum yang dibutuhkan oleh software CAM adalah file berexstensi *.stl ( stereolithography ) atau *.igs ( iges ) .

Cara agar file 3D kita bisa diimport ke software CAM adalah menggunakan
Delcam Exchange.


Delcam Exchange ini akan mengkonversi file keluaran dari software CAD menjadi file yang diinginkan oleh software CAM.

Delcam Exchange dapat diunduh melalui link di bawah ini :
http://www.delcam.com/general/downloads/software_dl.asp


Berikut adalah langkah-langkahnya :

PERTAMA, bukalah Delcam Exchange yang memiliki icon desktop seperti ini:


KEDUA, klik file > import (Ctrl+I)










Gambar.3. Mengimport file dari AutoCAD


Terkadang Exchange tidak mau mengimport karena versi file simpanan tidak mendukung atau biasanya akibat versi Exchange-nya lebih kuno dibanding software CAD, sebagai contoh, anda menggunakan AutoCAD 2011 tapi Exchange anda versi 2010.

Biasanya akan muncul dialog seperti di bawah ini kalau tidak bisa mengimport.









Gambar.4. Exchange tidak mampu membaca file AutoCAD anda

Apabila muncul hal seperti gambar di atas, save lagi file AutoCAD anda ke extensi lain, dan cobalah import ke exchange lagi.

Berdasar pengalaman, file AutoCAD berextensi *.dwg 2007, 2006, hingga 2000 adalah salah satu dari file-file software CAD yang bisa diimport ke Exchange dengan sukses.


KETIGA, Cari file yang akan diimport.

Klik browse, lalu carilah file desain anda, kemudian klik import.











Gambar.5. Mencari file CAD anda, kemudian import


Tunggu sampai proses import selesai, lalu klik OK.



Gambar.6. Menunggu proses import



Begini seharusnya tampilan setelah import file dari database/direktori anda ke Exchange.















Gambar.7. File dari AutoCAD yang telah diimport ( saya : bagian frame tempat duduk joki pada frame sepeda downhill / seat stay )

KEEMPAT, Export file yang telah diimport menjadi file yang dibutuhkan oleh software CAM.

Klik file > export.












Gambar.7. Proses konversi dimulai




Gambar.8. Kotak dialog entities


Setelah itu klik browse, lalu pilih direktori/tempat penyimpanan file hasil konversi anda.Sebagai contoh saya simpan di My Document.

File yang dibutuhkan untuk software CAM umumnya adalah file berekstensi *.stl atau *.iges, walaupun tidak menutup kemungkinan format lain. Intinya sesuaikan dengan yang dibutuhkan software CAM anda.




Gambar.9. Memilih output keluaran hasil konversi
Catatan : pada powermill, artcam, serta featurecam menggunakan file berekstensi *.dgk,*.dmt,*.stl atau *.iges.



Tunggulah proses export hingga selesai.







Gambar.10. Menunggu proses export

Terkadang muncul dialog-dialog seperti gambar di bawah ini, pertanda terdapat beberapa error, ini mungkin saja terjadi ketika anda menggambar di AutoCAD menggunakan garis bantu tapi lupa menghapusnya, sehingga exchange akan mengabaikannya dan menunjukkannya sebagai error, namun file hasil export anda tetap berfungsi 100%. Karena exchange telah mengabaikan kelebihan garis atau titik yang tidak perlu tersebut.

Kemudian klik OK pada kotak dialog Delcam Exchange dan Progress.





    Gambar.11. Seperti ini



 Gambar.12. Seperti ini, untuk yang ini, klik “proceed with translation”




     Gambar.13. Atau seperti ini


Dan kotak dialog yang umumnya muncul adalah seperti di bawah ini,




Sampai sini, artinya anda telah sukses mengkonversi file CAD anda menjadi file CAD yang sesuai dengan software CAM anda.
